Melyik csőidomra van szükséged? Kezdd a mérettel

Előbb az átmérőt válaszd ki, csak utána a formát. Csőidomjaink két méretben kaphatók, Ø27 mm és Ø42 mm, és a választék több mint fele csak az egyikben létezik. Ha a mérettel kezded, egy délután alatt áll a szerkezet. Ha a formával kezded és beleszeretsz egy idomba, ami csak Ø42-ben van, hamarosan visszaküldést csomagolsz.

Ez az a telefon, amit a leggyakrabban kapunk: valakinek egy halom csöve van az egyik méretben, a kosarában meg idomok a másikban. Íme tehát az egész rendszer kiterítve, beleértve azt is, hogy a 19 idomunk közül melyik milyen átmérőben létezik, és valójában mire való mindegyik.

A csövet mérd, ne a lyukat

A csőidomok a cső külső felületére szorítanak rá. Az a szám számít tehát, hogy mekkora a csöved külső átmérője, nem a belső, nem a falvastagság, és végképp nem az, ami a régi számlán szerepelt. Tegyél egy tolómérőt vagy mérőszalagot a cső végére, és külső felülettől külső felületéig olvasd le.

A két méretünk az Európa-szerte használt szabványos csőátmérőkhöz igazodik. A Ø27 mm a 26,9 mm külső átmérőjű cső, amit 3/4" névleges méretként árulnak, és amit az Egyesült Királyságban A tube vagy size 5 néven ismernek. A Ø42 mm a 42,4 mm-es cső, névlegesen 1 1/4", amit a brit beszállítók C tube vagy size 7 néven hívnak. Ha brit key clamp katalógussal veted össze, ezeket a kódokat keresd. És ha a csöved máshonnan van, akkor is mérd meg, mielőtt rendelsz.

Ø27 vagy Ø42: mit építesz?

A Ø27 a könnyű rendszer. Ez a helyes választás ruhatartókhoz, polcokhoz, piaci standokhoz, bemutató keretekhez, kerti szerkezetekhez, asztal- és íróasztallábakhoz, és mindenhez, ahol a váz dolgozik ugyan, de senki nem csimpaszkodik rá a teljes súlyával. Olcsóbb méterenként és kevésbé ipari a hatása, ami bútornál általában pont a cél.

A Ø42 a teherhordó méret. Kézi korlátok, védőkorlátok, elzárások, műhelypolcok, galéria peremvédelme, minden, amibe az emberek belekapaszkodnak, aminek nekidőlnek vagy aminek nekieshetnek. Ez egyben a mélyebb választékú méret is, tehát ha a terved szokatlan csomópontot kíván, nagyobb eséllyel létezik Ø42-ben.

Egy durva költségellenőrzés a saját árlistánkból, hogy tervezés előtt számolni tudj: egy 3 méteres Ø42-es cső feketében 39,19 €, míg egy 300 mm-es Ø27-es horganyzott darab 2,79 €. Az idomok a teljes választékban 2,90 € és 5,67 € között mozognak. A végösszeget a csőhossz mozgatja, nem az idomok.

Melyik idom melyik méretben

Ez az a táblázat, amit minden beszállítónál látni szeretnénk. Kilenc idomunk csak Ø42-ben létezik, négy csak Ø27-ben, hat pedig mindkettőben.

Ezt a táblázatot a tervrajz előtt olvasd el, ne utána. A csak Ø27-ben létező csoport mond valamit: a csuklóelemek, a falilemez és a füles tartó bútor- és könnyűváz alkatrészek. Ami csak Ø42-ben van, az korlát- és tetőváz anyag. A rendszer az köré épül, amit a valóságban kérnek az egyes méretektől.

Mit csinálnak valójában az idomok

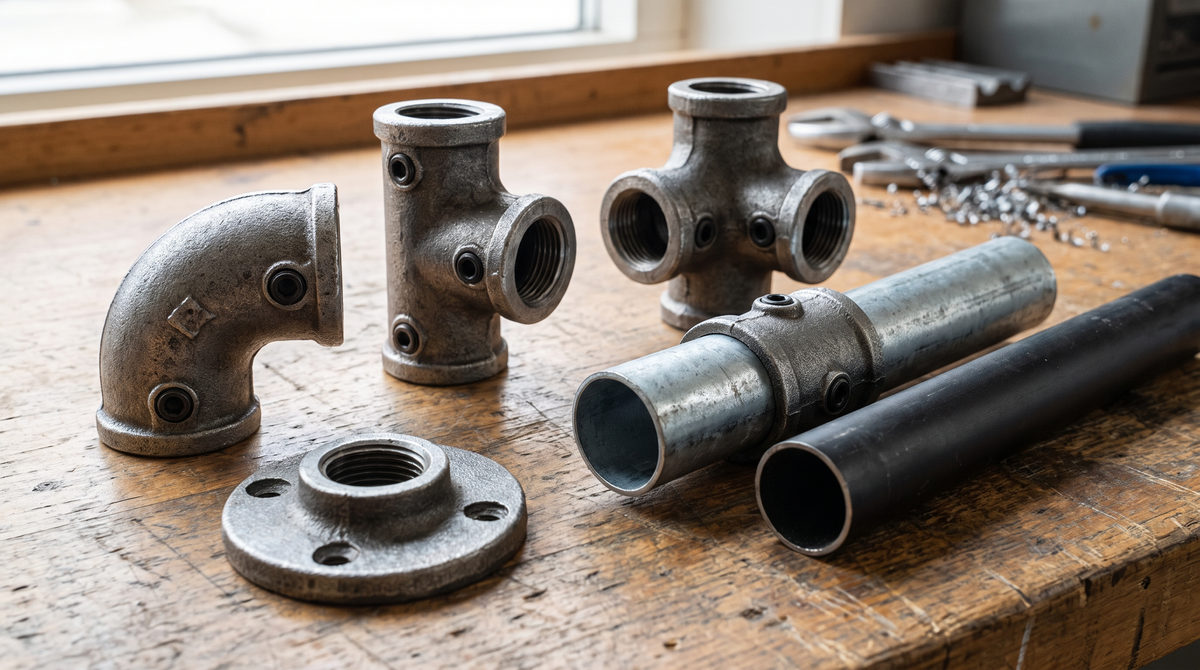

A könyökök és sarkok a könnyűek. Egy 90°-os könyökidom egyetlen síkban fordul sarkot. A 3 irányú sarokkönyök a doboz felső sarkát oldja meg, ahol három cső derékszögben, három irányban találkozik. Ha dobozszerű dolgot építesz, négy kell belőle.

A T-idomoknál szoktak túl sokat rendelni. A rövid T-idom megszakítás nélkül átengedi az egyik csövet, miközben egy másik 90°-ban leágazik. A hosszú T ugyanezt csinálja hosszabb szorítóhüvellyel az átmenő csövön, ami akkor számít, amikor az a cső terhet visel és nagyobb hosszon akarod elosztani a fogást. A 3 irányú T kiágazással a síkból kifelé tesz hozzá egy szárat.

És akkor ott van az a páros, amit folyton összekevernek. A kétfészkes keresztidom ott szorítja le mindkét csövet, ahol keresztezik egymást, azonos síkban. Az eltolt keresztidom lépcsővel vezeti el az egyik csövet a másik mellett, hogy ne ugyanért a helyért versengjenek. Más feladat, hasonló kinézetű alkatrészek.

A talplemezek, falilemezek és tartók ott vannak, ahol a váz találkozik az épülettel. A talplemez padlóra állítja az oszlopot és felveszi a rögzítéseket. A falilemez ugyanezt teszi függőleges felületen. A fali korláttartó az, amit akkor akarsz, ha a korlát fal mentén fut, nem pedig szabadon áll.

A csuklóelemek mindent megoldanak, ami nem derékszög. Lépcsőkorlátok, ferde merevítések, rámpakorlátok. Ø27-ben apa és anya párként jönnek, amit együtt kell megvenni; Ø42-ben a kettős csuklóelem egy vonalban két állítható csuklót ad egyetlen testben. Ez a legdrágább idom, amit árulunk, 5,67 €, és megéri, amint az alternatíva az összetett szögek vágása.

A csőidom nem állványbilincs

Mondjuk ki nyersen, mert a félreértés pénzbe kerül. Az állványcső Ø48,3 mm. A mi csőidomjaink Ø42 mm-nél megállnak, tehát nem mennek fel állványcsőre, és fordítva, egy állványbilincs sem fog rendesen a Ø42-es csövön. Két külön rendszer, amelyek fényképen rokonnak tűnnek.

Ha valódi állványcsővel dolgozol, állványbilincsekre van szükséged: más forma, más szabvány, más munkára méretezve. Ha bútort, korlátot vagy vázat építesz Ø27-es vagy Ø42-es csőből, a csőidomokkal jó helyen jársz.

Fekete vagy horganyzott

A választék szinte teljes egésze mindkét kivitelben létezik, közel azonos áron. A Ø42-es könyök 4,20 € horganyzottan és 4,44 € feketében, tehát nem az ár fog dönteni helyetted.

Horganyzott mindenhez, ami kültéri vagy nedves környezetben van: kerti vázak, kocsibeállók, kültéri korlátok, mindenhol, ahol eső vagy páralecsapódás éri. Fekete a beltéri munkához, ahol a megjelenés számít, vagyis a bútorok, üzletberendezések és ruhatartók többségéhez. A fekete bevonat és nem áldozati réteg, ezért a rajta esett karcolás kültéren rozsdásodni kezd, míg a horganyrétegen esett karcolás nagyrészt nem.

A meghúzás

Minden idomot hernyócsavarok tartanak, amelyeket imbuszkulccsal húzol meg. Nincs hegesztés, nincs fúrás a csőbe, nincs speciális szerszám. A csavar hegye belemar a csőfalba, és ez a harapás viseli a terhet, ezért kell a csőnek az idom alatt tisztának, festéktől és vastag revétől mentesnek lennie.

A nagy key clamp gyártók 39 Nm-t adnak meg meghúzási nyomatékként az idomjaikhoz, ami körülbelül 900 kg tengelyirányú megcsúszási ellenállást jelent csavaronként. Mi nem teszünk közzé bevizsgált megcsúszási terhelést a saját választékunkra, ezért kezeld ezt a számot iparági viszonyítási pontként, nem pedig ígéretként a mi alkatrészeinkre. Húzd meg rendesen egy rendes imbuszkulccsal, az első használati hét után ellenőrizd újra a csavarokat, és ne tervezz leesés elleni védőkorlátot egy blogbejegyzés alapján. Ahhoz statikus kell.

Gyakori kérdések

Keverhetem a Ø27-et és a Ø42-t egy szerkezetben?

Csak úgy, ha külön szakaszokban tartod őket, mert egyetlen idom sem hidalja át a két méretet. Vannak, akik szándékosan csinálják, például Ø42-es oszlopok Ø27-es kitöltéssel, de a méretek közötti minden átmenet csavarozott lemezt vagy sarokvasat kíván a szorítás helyett.

Milliméterre pontosan kell vágni a csövet?

T-idomoknál, kereszteződéseknél és mindenhol, ahol a cső átmegy, nem, a hossz megbocsátó. Könyököknél és tompán ütköző illesztéseknél, ahol két vágott vég az idom belsejében találkozik, igen, ott néhány milliméter is látszik. Acélcsövet nyolc fix hosszban árulunk, 300 mm-től 3000 mm-ig, ami a legtöbb embernek megspórol egy vágást.

Később szétszedhető?

Igen, és ez a fő oka annak, hogy így érdemes építeni. Lazítsd ki a hernyócsavarokat, és a váz szétesik. A csövön megmaradnak a csavarok nyomai, tehát egy ugyanoda visszatett idom szépen visszaül, bár érdemes kicsit elforgatni a csövet, ha új helyen szorítasz.

Hány idomra lesz szükségem?

A csomópontokat számold, ne a csöveket. Egy egyszerű téglalap alakú, padlón álló váz négy sarok, négy talplemez és minden középső korláthoz egy T. Adj hozzá tíz százalékot, mert mindenki talál egy csomópontot, amit nem rajzolt meg.

Kezdd a mérettel

Ha csak egy dolgot viszel magaddal: döntsd el a Ø27-et vagy a Ø42-t, mielőtt bármit a kosaradba tennél, és vesd össze a fenti táblázatot a terveddel. A teljes csőidom választékunk minden termékoldalon feltünteti az elérhető méreteket, és ha előbb valami valósban szeretnéd látni a rendszert, a kézi korlát csőbilincsekkel építéséről szóló útmutatónk egy valódi, félórás munkát jár végig.

Még mindig nem tudod, milyen méretű a csöved? Küldj róla egy fényképet mérőszalaggal a végén. Szívesebben válaszolunk arra a levélre, mint hogy a visszaküldésedet intézzük.
