Acoplador giratorio vs acoplador doble: cuándo usar cada uno
Usa un acoplador doble siempre que dos tubos se crucen en un ángulo recto real y la unión soporte carga: largueros a montantes, travesaños a largueros. Usa un acoplador giratorio siempre que el ángulo no sea de 90 grados, lo que en la práctica significa arriostramiento diagonal, arriostramiento en planta y tubos de anclaje en ángulos irregulares. Esa es toda la regla en dos frases. El resto de esta guía explica por qué, porque son precisamente las razones las que evitan que un giratorio acabe donde no debe.
Preparamos ambos acopladores todos los días en nuestro almacén de los Países Bajos, y la pregunta detrás de la mayoría de los pedidos no es "cuál es más resistente". Es "cuántos necesito de cada uno", y no puedes responderla hasta que sepas qué unión lleva qué acoplador.
¿Qué es un acoplador doble?
Un acoplador doble, que también se vende como acoplador en ángulo recto o acoplador fijo, une dos tubos de andamio de 48,3 mm en un ángulo fijo de 90 grados. Las dos mordazas están integradas en un solo cuerpo rígido, así que una vez apretados ambos pernos en T, los tubos no pueden girar uno respecto al otro. Esa rigidez es la clave. Es lo que convierte un montón de tubos en una estructura que se mantiene a escuadra.
En un andamio de tubo y grapa encontrarás acopladores dobles en todos los nudos principales: larguero a montante, travesaño a larguero en andamios independientes, y en cualquier punto donde haya que impedir que un tubo horizontal se deslice por uno vertical. Son el acoplador más utilizado en obra, y por eso se venden en packs y la mayoría de los almacenes de andamios los cuentan por cientos.
Nuestro acoplador doble de un vistazo
Nuestro acoplador doble en ángulo recto es de acero forjado por estampación, con dos pernos de apriete y tuercas. Para qué sirve: uniones rígidas a 90 grados entre montantes, largueros y travesaños. Características: cuerpo de mordaza forjado, acabado galvanizado contra la corrosión y una base de mordaza que asienta a escuadra sobre el tubo. Ventajas: una unión que resiste tanto el deslizamiento como la torsión, de modo que la estructura se mantiene a escuadra bajo carga. Aplicaciones: andamios de acceso de tubo y grapa, estructuras de cimbra, plataformas de mantenimiento industrial y trabajos en puentes. Medidas: 48 x 48 mm galvanizado en caliente o electrocincado, una versión de 48 x 60 mm para unir tubo de 48 mm con tubo de 60 mm, y un modelo más ligero de 48 x 48 mm electrocincado. También se vende en packs de 4, 8 y 12.
¿Qué es un acoplador giratorio?

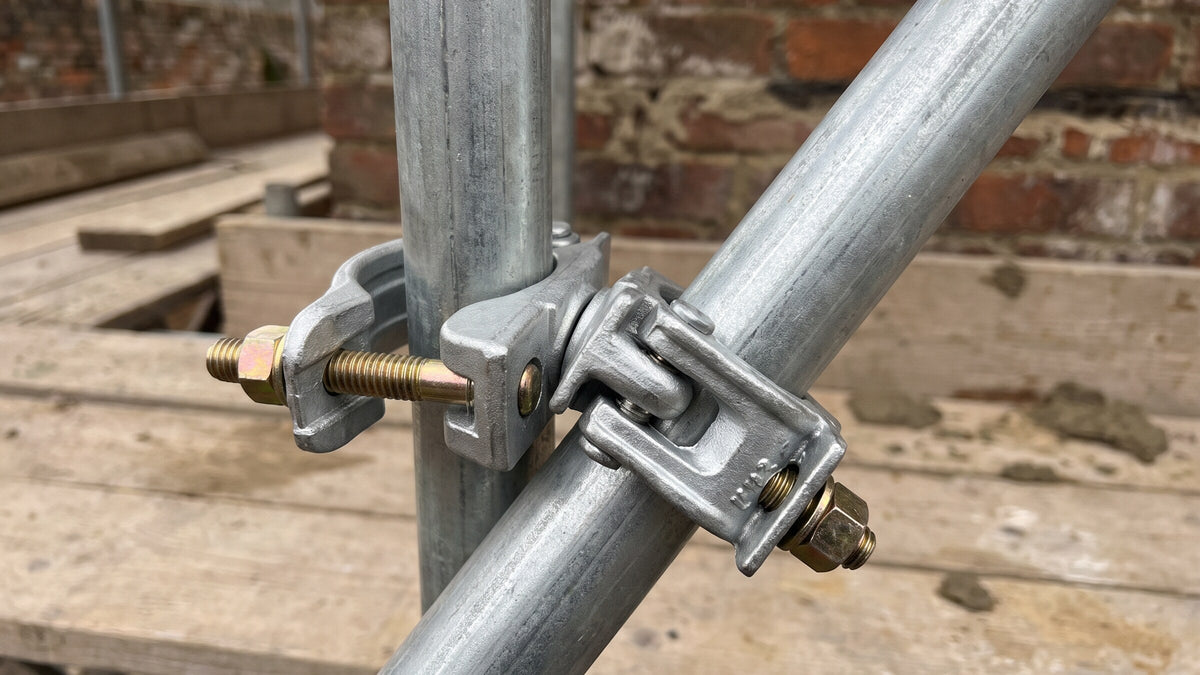

Un acoplador giratorio une dos tubos de andamio en cualquier ángulo. En realidad son dos medias mordazas remachadas a través de un pivote central, de modo que cada mordaza puede girar de forma independiente antes de apretar. Una vez apretados ambos pernos, las mordazas sujetan los tubos, pero el propio pivote sigue permitiendo que la unión actúe como una bisagra en el plano de giro.
Ese comportamiento de bisagra es exactamente la razón por la que los giratorios se usan para arriostrar. Una diagonal va desde la parte baja de un montante hasta la parte alta de otro, en el ángulo que resulte de las dimensiones del módulo, normalmente cerca de 45 grados. Un acoplador fijo no puede hacerlo. Un giratorio sí.
Nuestro acoplador giratorio de un vistazo
Nuestro acoplador giratorio para andamios es de acero forjado por estampación, con una articulación giratoria y dos pernos con tuercas. Para qué sirve: unir tubos en cualquier ángulo, principalmente para arriostramiento diagonal y en planta. Características: un pivote de giro libre para el ajuste del ángulo, mordazas forjadas y recubrimiento galvanizado. Ventajas: las diagonales llegan limpiamente a los montantes sin forzar los tubos fuera de línea, y un solo acoplador cubre todos los ángulos del andamio. Aplicaciones: arriostramiento de fachada, arriostramiento en planta, estructuras de andamio tubular, estructuras curvas o escalonadas y montajes temporales. Medidas: 48 x 48 mm con tuerca de 22 mm (AF 22) o de 19 mm (SW 19) galvanizado en caliente, 48 x 60 mm AF 22, y un modelo ligero de 48 x 48 mm electrocincado. También hay packs de 4, 8 y 12.
Acoplador giratorio vs acoplador doble, comparados
| Aspecto | Acoplador doble (ángulo recto) | Acoplador giratorio |
|---|---|---|
| Ángulo entre tubos | Fijo a 90 grados | Cualquier ángulo, ajustado antes de apretar |
| Cuerpo | Un cuerpo rígido, dos mordazas | Dos medias mordazas sobre un pivote central |
| Resiste el giro en la unión | Sí | No, actúa como bisagra |
| Uso típico | Larguero a montante, travesaño a larguero | Arriostramiento diagonal, de fachada y en planta |
| También llamado | Acoplador en ángulo recto, acoplador fijo, acoplador de 90 grados | Grapa giratoria, acoplador orientable, giratorio de andamio |
| Norma | EN 74-1, clasificado por clase | EN 74-1, clasificado por clase |
| Cantidad en un andamio típico | La mayoría de los acopladores | Muchos menos, aproximadamente uno por extremo de diagonal |
Por qué no puedes cambiar uno por otro
Sobre el papel, los valores de deslizamiento suelen parecer similares. Las guías de cálculo indican valores de deslizamiento de clase A y clase B para acopladores fabricados según EN 74-1, y verás las mismas cifras principales impresas para acopladores en ángulo recto y giratorios. Entonces, ¿por qué importa cuál va en cada sitio?
Porque el deslizamiento no es lo único que hace una unión. Una unión de larguero a montante tiene que impedir que el larguero se deslice por el tubo y ayudar a mantener la estructura a escuadra. Un acoplador doble hace ambas cosas. Un giratorio solo hace la primera. Si pones un giratorio en un nudo principal, has construido una articulación donde el cálculo suponía una unión rígida, y la estructura puede desplazarse lateralmente con el viento o con cargas desiguales.
El error contrario es menos frecuente, pero igual de real. Si fuerzas un acoplador doble sobre una diagonal que no está del todo a escuadra, estás doblando el tubo o cargando las mordazas de forma desigual para que encaje. Puede que aguante. No aguantará como supone su clasificación.
Hemos explicado qué significan realmente las clases de EN 74, y por qué el marcado CE no te dice nada sobre los acopladores, en nuestra guía de normas para acopladores de andamio. Si un trabajo requiere una clase concreta, tómala del proyecto del andamio y pide a tu proveedor el informe de ensayo. No la deduzcas por la forma de la pieza.
Cuándo usar un acoplador doble
- Largueros a montantes. Todas las uniones principales de horizontal a vertical en un andamio de tubo y grapa.
- Travesaños a largueros en andamios independientes, donde el travesaño soporta las plataformas.
- Barandillas a montantes, donde la barandilla se encuentra con el poste a escuadra.
- Acopladores de seguridad. Un segundo acoplador doble apretado justo debajo de uno cargado, para que si el acoplador superior desliza quede apoyado sobre el de seguridad en lugar de bajar por el tubo.
- Estructuras para estanterías, bancos de trabajo y estructuras temporales hechas con tubo de andamio, donde todo se une en ángulo recto.
Cuándo usar un acoplador giratorio
- Arriostramiento de fachada o contra el balanceo. Los tubos diagonales en la cara del andamio, normalmente fijados a los montantes cerca del nudo.
- Arriostramiento en planta, las diagonales horizontales que impiden que un andamio se tuerza en planta.
- Arriostramiento transversal a lo ancho del andamio, donde el ángulo depende de la altura entre niveles y del ancho del módulo.
- Tubos de anclaje en ángulos difíciles, cuando el edificio no ofrece una fachada a escuadra. Nuestra guía sobre cómo anclar un andamio a un edificio trata la separación de los anclajes y los tacos.
- Estructuras curvas o escalonadas, tarimas y cualquier lugar donde los tubos simplemente no se unen a escuadra.
¿Cuántos necesitas de cada uno?
No hay una proporción fija, porque depende del número de módulos, de la altura entre niveles y de cómo esté arriostrado el andamio. Pero el patrón es constante. Los acopladores dobles son la mayor parte del pedido porque cada nudo necesita uno, y los acopladores de seguridad suman más. Los giratorios se cuentan por diagonal: dos por cada tubo diagonal como punto de partida, más los adicionales que exija el proyecto.
La forma más sencilla de contarlos es a partir del plano. Marca cada unión a escuadra y cada unión en ángulo, añade un margen para los acopladores que se caen desde el último nivel, y haz el pedido según eso. Si todavía estás definiendo longitudes de tubo y espesor de pared, nuestra explicación sobre las medidas del tubo de andamio es el lugar para empezar.
Consejos de montaje válidos para ambos
- Ajusta la medida al tubo. El tubo de andamio estándar tiene 48,3 mm de diámetro exterior. Usa un acoplador de 48 x 60 mm solo cuando realmente estés uniendo a tubo de 60 mm.
- Asienta bien las mordazas antes de apretar. Una mordaza apoyada sobre un cordón de soldadura o una abolladura no sujeta bien.
- Aprieta al par indicado en tu procedimiento de trabajo, no a ojo. Las roscas galvanizadas pueden parecer apretadas antes de estarlo.
- Fija las diagonales cerca del nudo, para que la carga de la diagonal entre en el montante cerca del acoplador doble y no a mitad del tubo.
- Mantén una misma medida de llave. Las tuercas AF 22 y SW 19 necesitan llaves distintas, así que nosotros usaríamos una sola medida por obra para ahorrar tiempo en altura.
- Revisa antes de reutilizar. Comprueba si el remache del pivote de los giratorios tiene holgura y si los pernos de ambos tienen la rosca dañada.
Preguntas frecuentes
¿Un acoplador giratorio soporta carga?
Los acopladores giratorios fabricados según EN 74-1 están clasificados para deslizamiento, así que sí soportan carga a lo largo del tubo. Lo que no hacen es resistir el giro en la unión. Por eso se usan para arriostrar y no como conexión principal de larguero a montante.
¿Un acoplador doble es lo mismo que un acoplador en ángulo recto?
Sí. Acoplador doble, acoplador en ángulo recto y acoplador fijo son tres nombres para la misma pieza: una grapa rígida que une dos tubos a 90 grados.
¿Puedo usar un acoplador giratorio a 90 grados?
Físicamente, sí. Un giratorio se cierra en cualquier ángulo, incluido 90. Pero sigue comportándose como una bisagra, así que no sustituye a un acoplador doble en un nudo principal. Usa dobles para las uniones portantes a escuadra.
¿Cuál es la diferencia entre AF 22 y SW 19?
Es la medida de la tuerca y, por tanto, la llave que necesitas. AF 22 lleva una llave de 22 mm, SW 19 una llave de 19 mm. La mordaza en sí encaja en el mismo tubo de 48 mm.
Si quieres ver toda la familia, incluidos los acopladores de mechinal, de manguito, medios acopladores y acopladores paralelos, nuestra visión general de los tipos de acopladores de andamio los presenta todos. Cuando estés listo para pedir, todo lo anterior se envía desde stock en los Países Bajos, y encontrarás ambos acopladores, además de los packs, en nuestra gama de acopladores para andamios.
